Toshiba TCR3DM 300mA 低壓差穩壓器

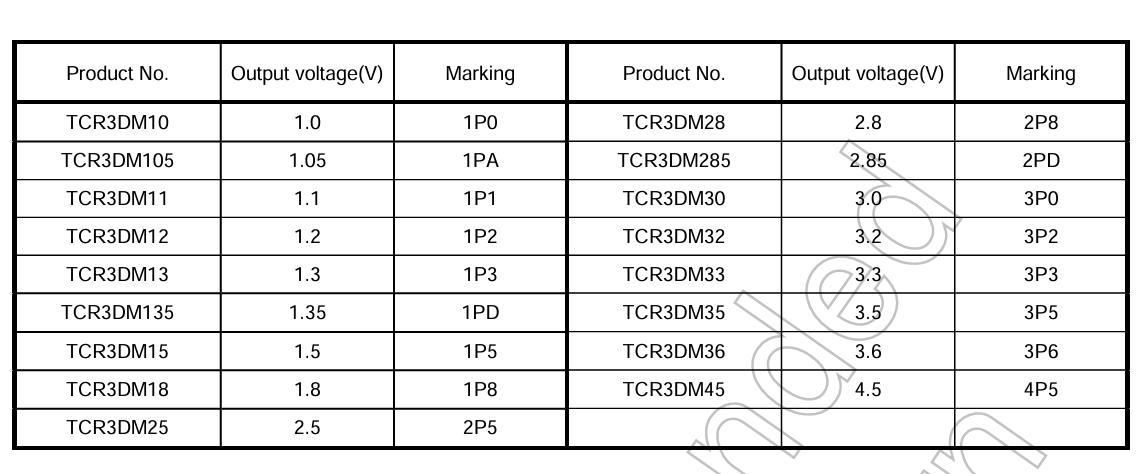

東芝TCR3DM 300mA低壓差穩壓器是具有開/關控制輸入的CMOS通用單輸出穩壓器。TCR3DM 提供低壓差、低輸出噪聲電壓和低浪涌電流。LDO 提供 1.0V 至 4.5V 的固定輸出電壓，可驅動高達 300mA 的電流。此外，TCR3DM 還具有過流保護、過溫保護、浪涌電流保護電路和自動放電功能。

東芝TCR3DM 300mA低壓差穩壓器具有210mV（2.5V輸出，I外= 300mA），輸出噪聲電壓低至38μV有效值（2.5V輸出），負載瞬態響應僅為ΔV外= ±80mV （I外= 1mA?300mA，C外=1.0μF）。

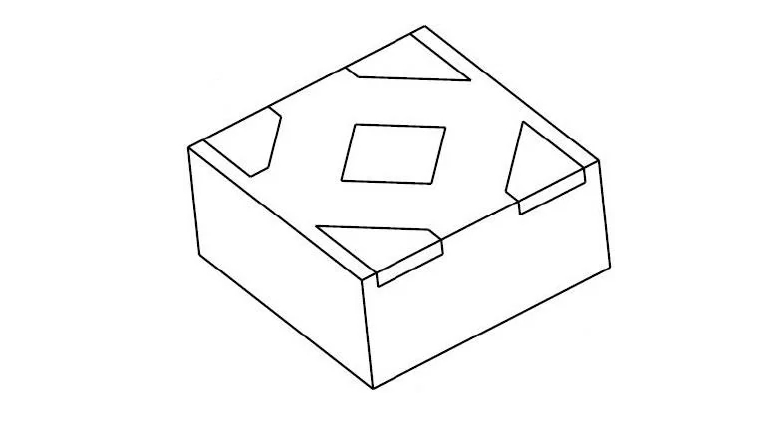

TCR3DM25采用超小型塑料模具 DFN4/DFN4E（1.0mm x 1.0mm;t 0.58mm）封裝。TCR3DM 系列可與小型陶瓷輸入和輸出電容器協調使用，非常適合需要高密度電路板組裝的便攜式應用，例如手機。

特征

低壓差電壓
- V做= 210mV （典型值），2.5V 輸出，I外= 300毫安
- V做= 270mV （典型值），1.8V輸出，I外= 300毫安
- V做= 490mV （典型值）（1.2V 輸出時，I外= 300毫安
低輸出噪聲電壓
- V不= 38微伏有效值（典型值）在 2.5V 輸出時，I外= 10mA，10Hz ≤ f ≤ 100kHz
快速負載瞬態響應（ΔV外= ±80mV（典型值），I外= 1mA ? 300mA， C外=1.0μF）
