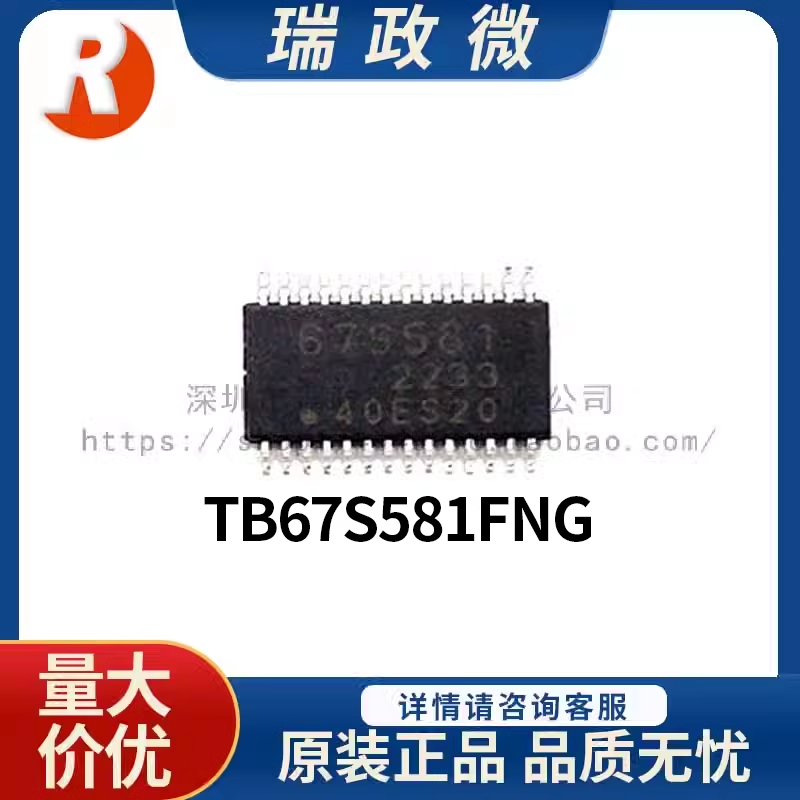

TB67S581FNG

作者：網站管理員發布時間：2024-04-20 瀏覽次數：

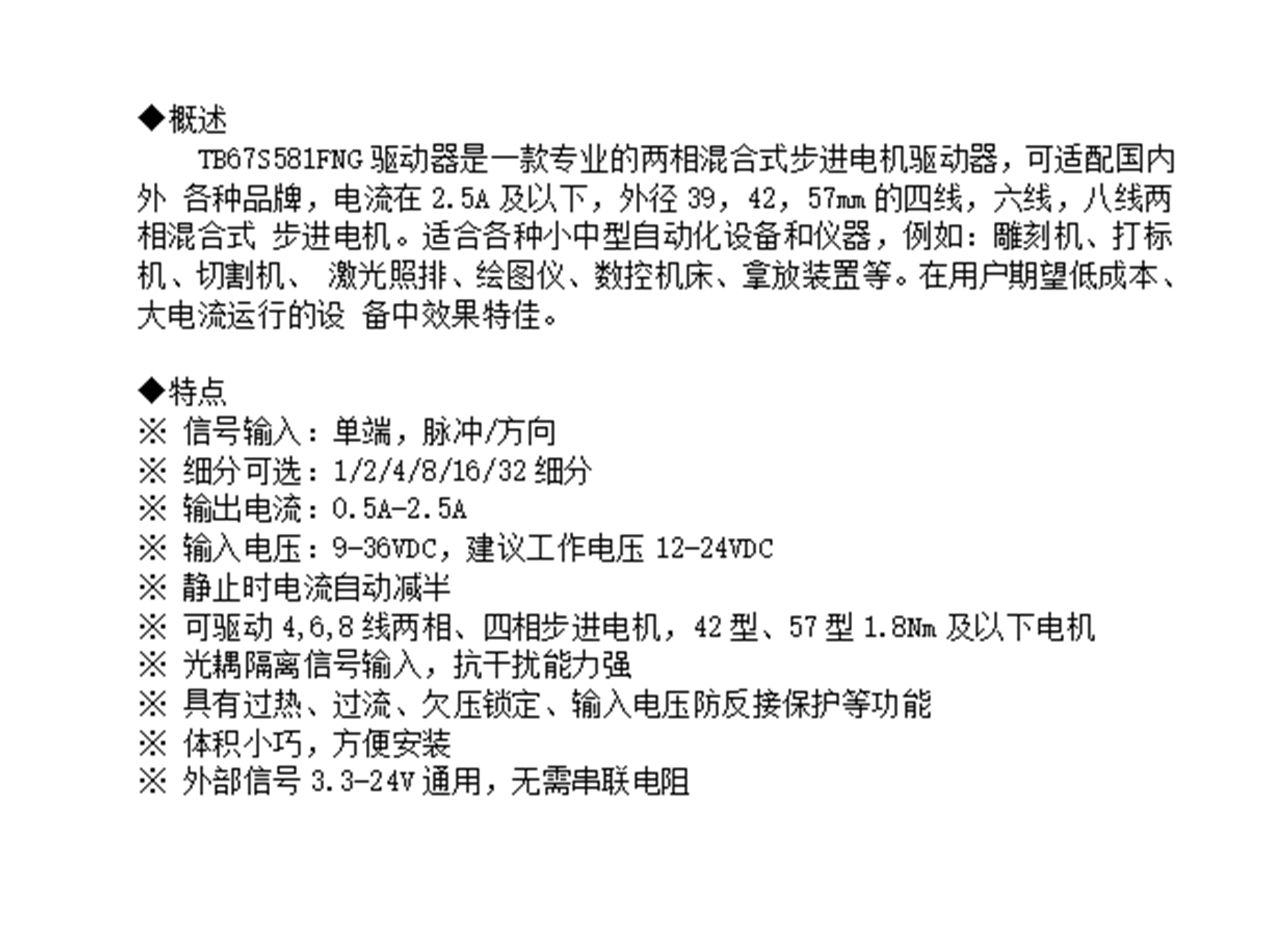

TB67S581FNG BiCD 恒流兩相雙極步進電機驅動器 IC 1.描述該TB67S581FNG是一款使用PWM斬波器的兩相雙極步進電機驅動器IC。采用 BiCD 工藝制造，TB67S581FNG額定值為 50 V / 2.5 A。用于 IC 操作的內置穩壓器允許電機由單個 VM 電源驅動。

TB67S581FNG特點 ? BiCD工藝集成單片IC ? 能夠控制雙極步進電機 ? 衰減模式選擇功能（混合衰減/慢衰減/快速衰減） ? 省電功能（睡眠模式） ? 時鐘輸入控制 ? 3.3 V 穩壓器輸出 ? 允許全步、半步、四分之一、1 / 8、1 / 16、1 / 32 步操作 ? BiCD 結構： DMOSFET用于輸出功率晶體管。? 高擊穿電壓和大電流：50 V / 2.5 A（絕對最大額定值） ? 內置熱關斷檢測（TSD）、過流檢測（ISD）和欠壓鎖定檢測（UVLO） ? 錯誤檢測標志輸出功能（nFAULT） ? 通過減少電荷泵來減少外部元件的數量 ? 封裝：P-HTSSOP28-0510-0.65-001

東芝50V有刷和步進電機驅動器

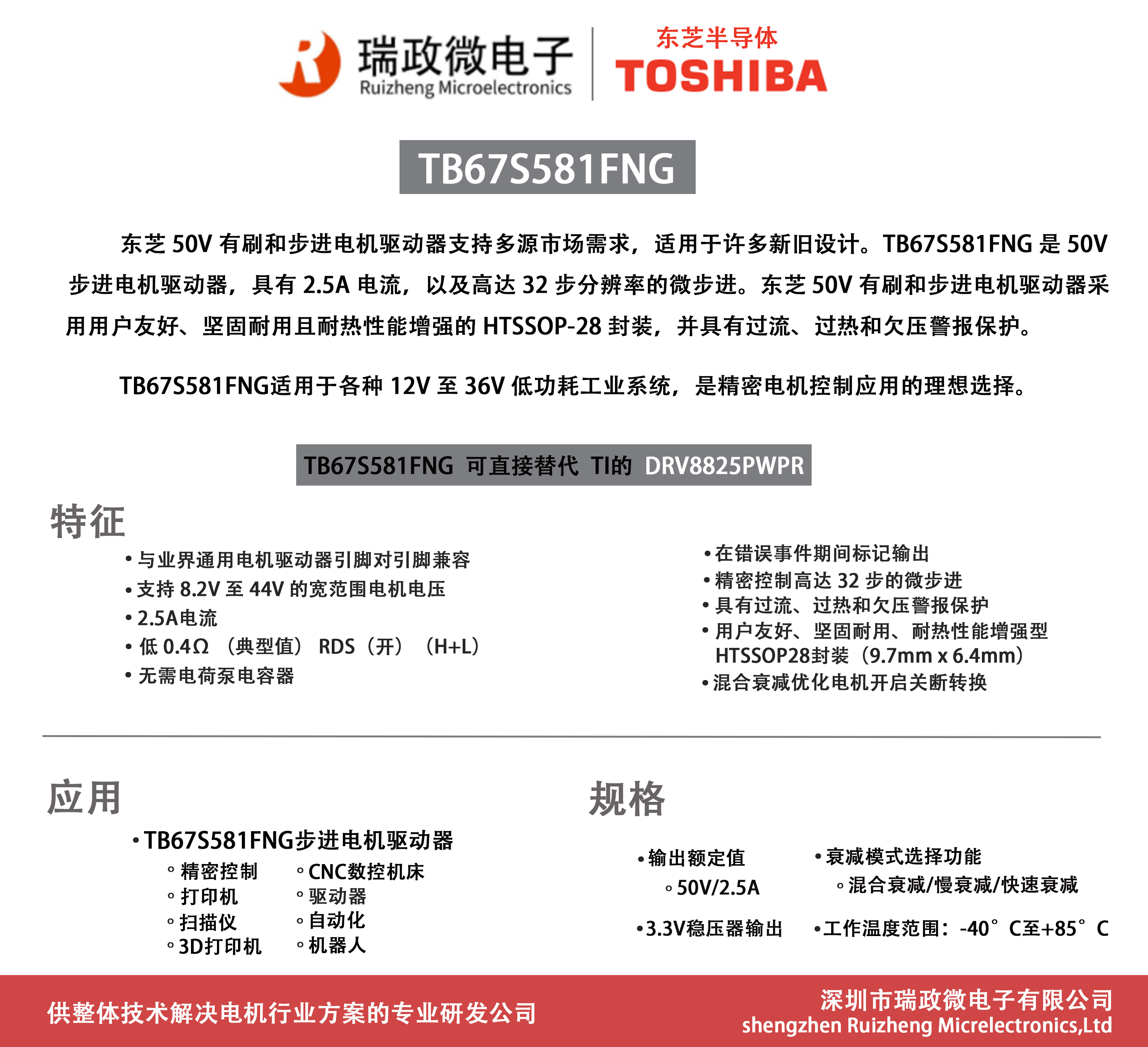

東芝 50V 有刷和步進電機驅動器支持多源市場需求，適用于許多新設計和傳統設計。TB67H480FNG 和 TB67H481FNG 模塊是 2 通道 50V/2.5A 有刷電機驅動器。TB67H480FNG使用相位輸入，而TB67H481FNG使用時鐘輸入。TB67S580FNG 和 TB67S581FNG 分別是 1.6A 和 2.5A 的 50V 步進電機驅動器，以及高達 32 級分辨率的微步進。東芝 50V 有刷和步進電機驅動器采用用戶友好、堅固且熱增強型 HTSSOP-28 封裝，并具有過流、過熱和欠壓警報保護。TB67S580FNG 和 TB67S581FNG 適用于各種 12V 至 36V 低功耗工業系統，是精密電機控制應用的理想選擇。TB67H480FNG和TB67H481FNG適用于一般運動應用。

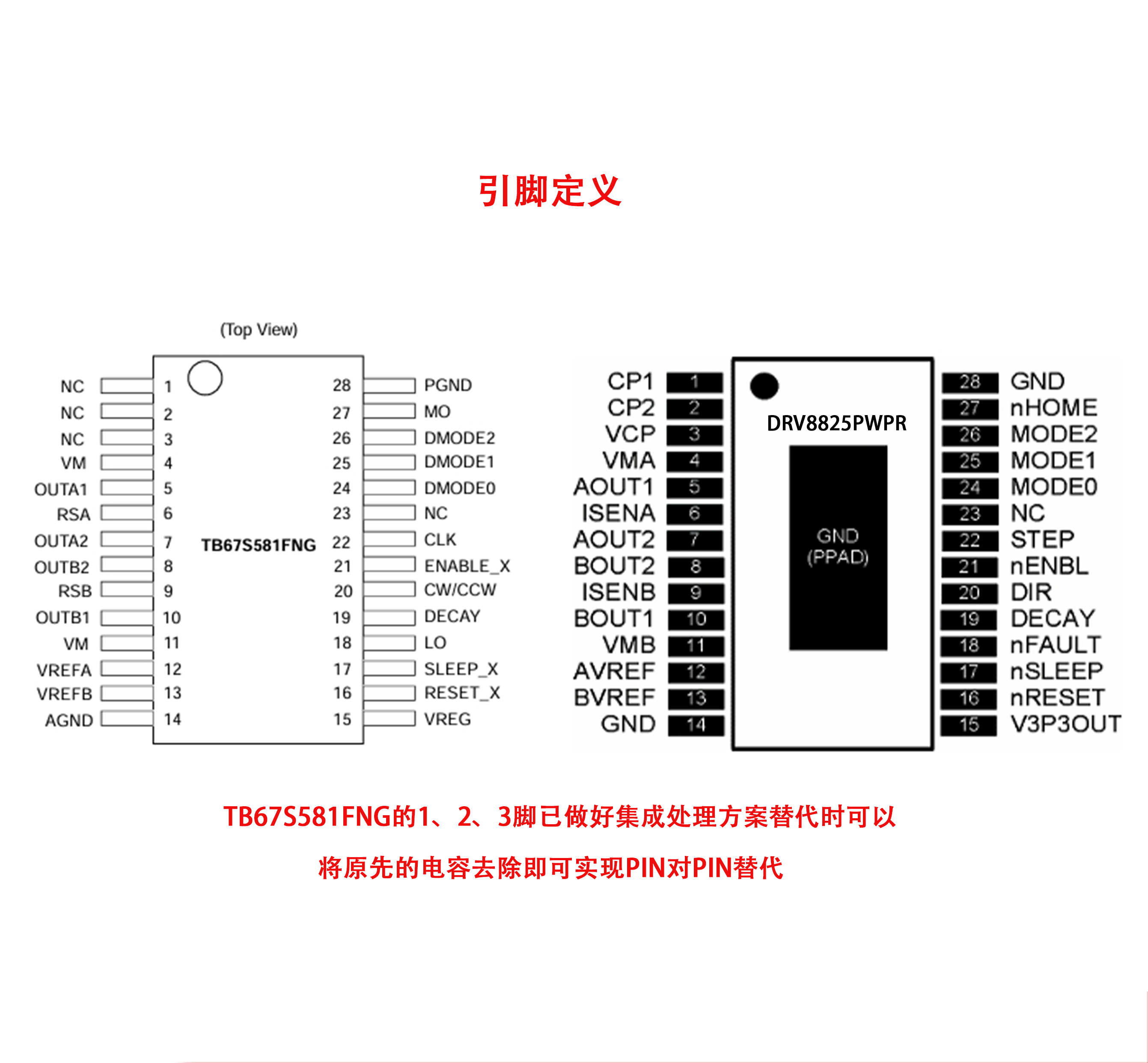

這些東芝部件是引腳對引腳兼容的，以促進市場對多源組件的需求，并可被視為下表中行業公認的電機驅動器的替代品。
